شاخصهای فنی اصلی

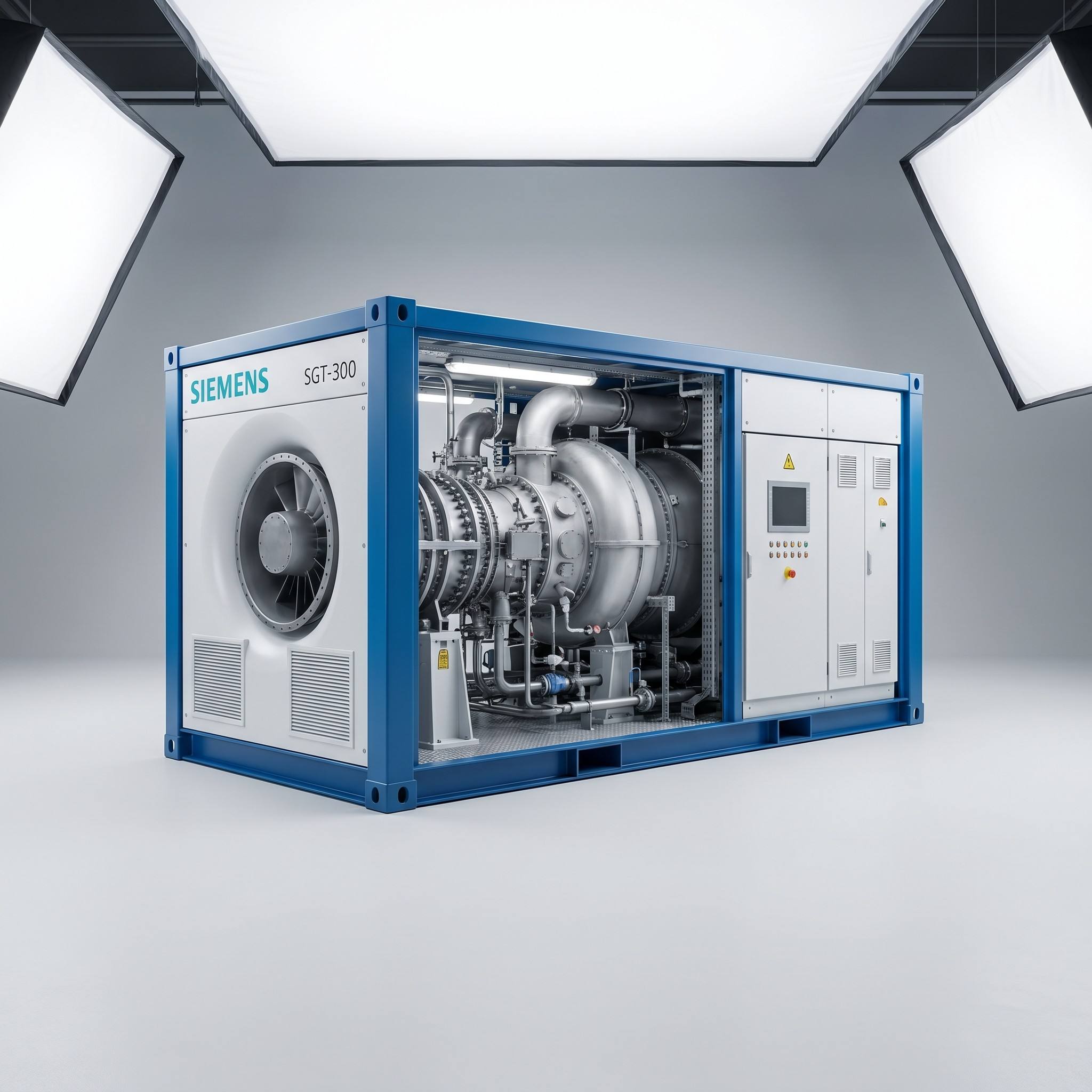

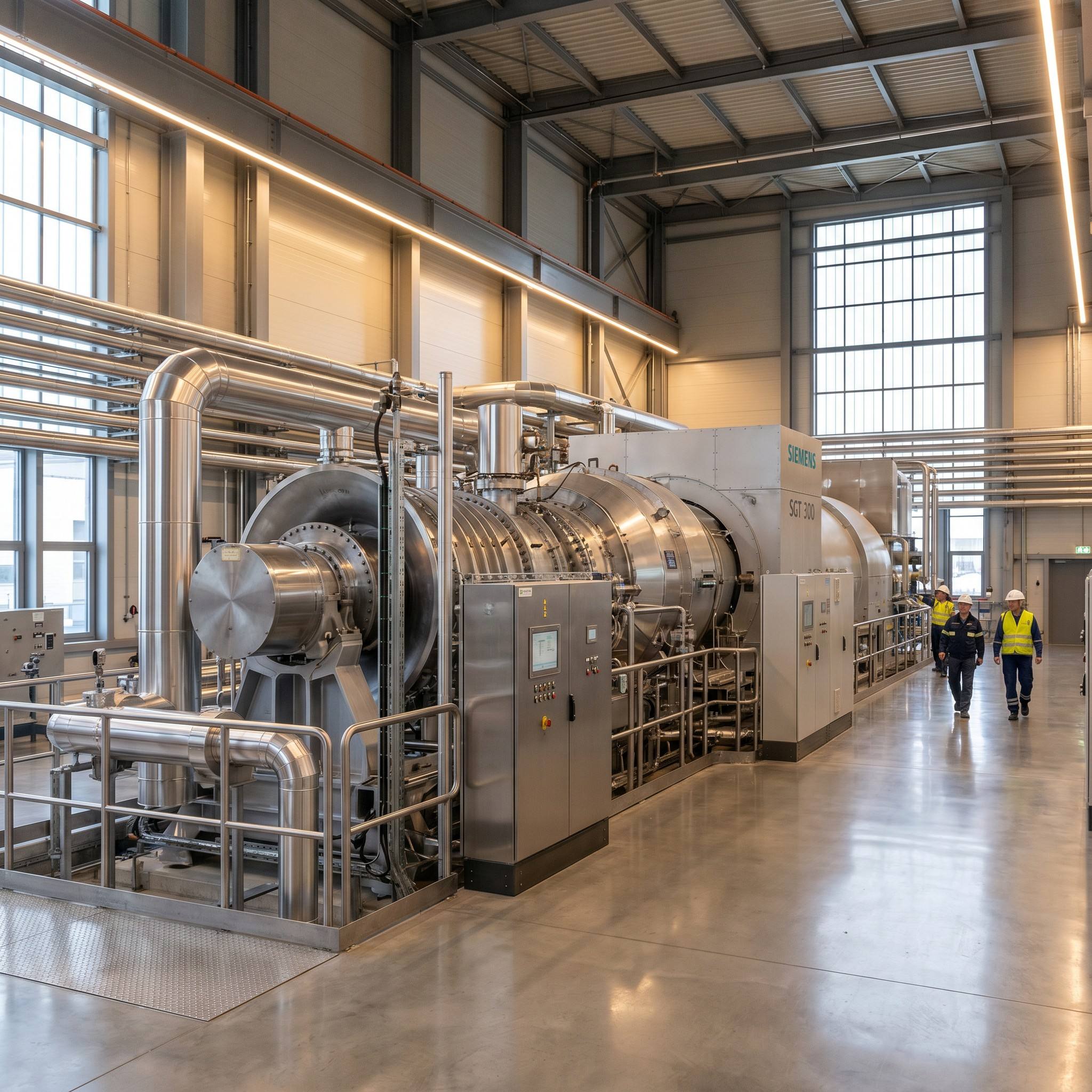

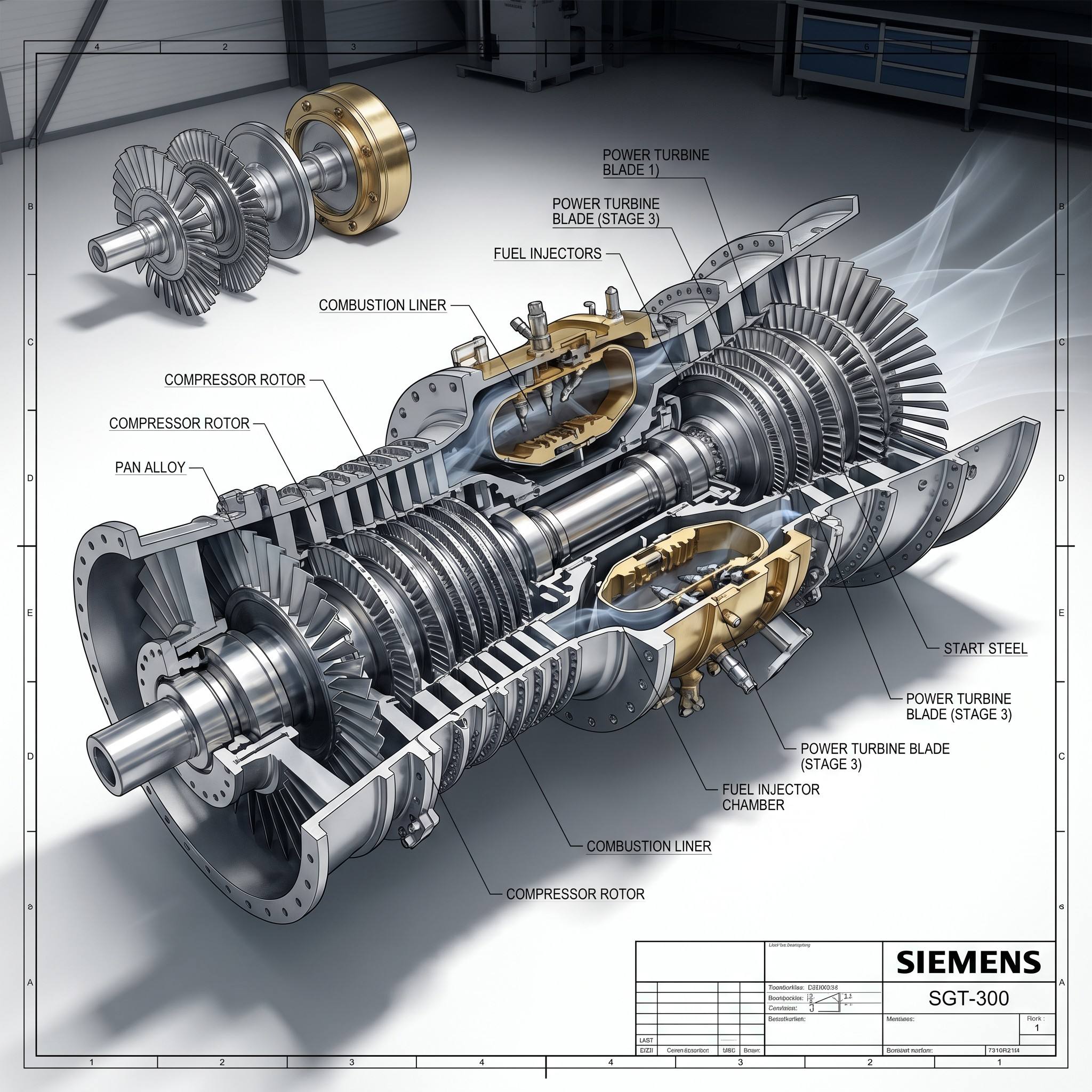

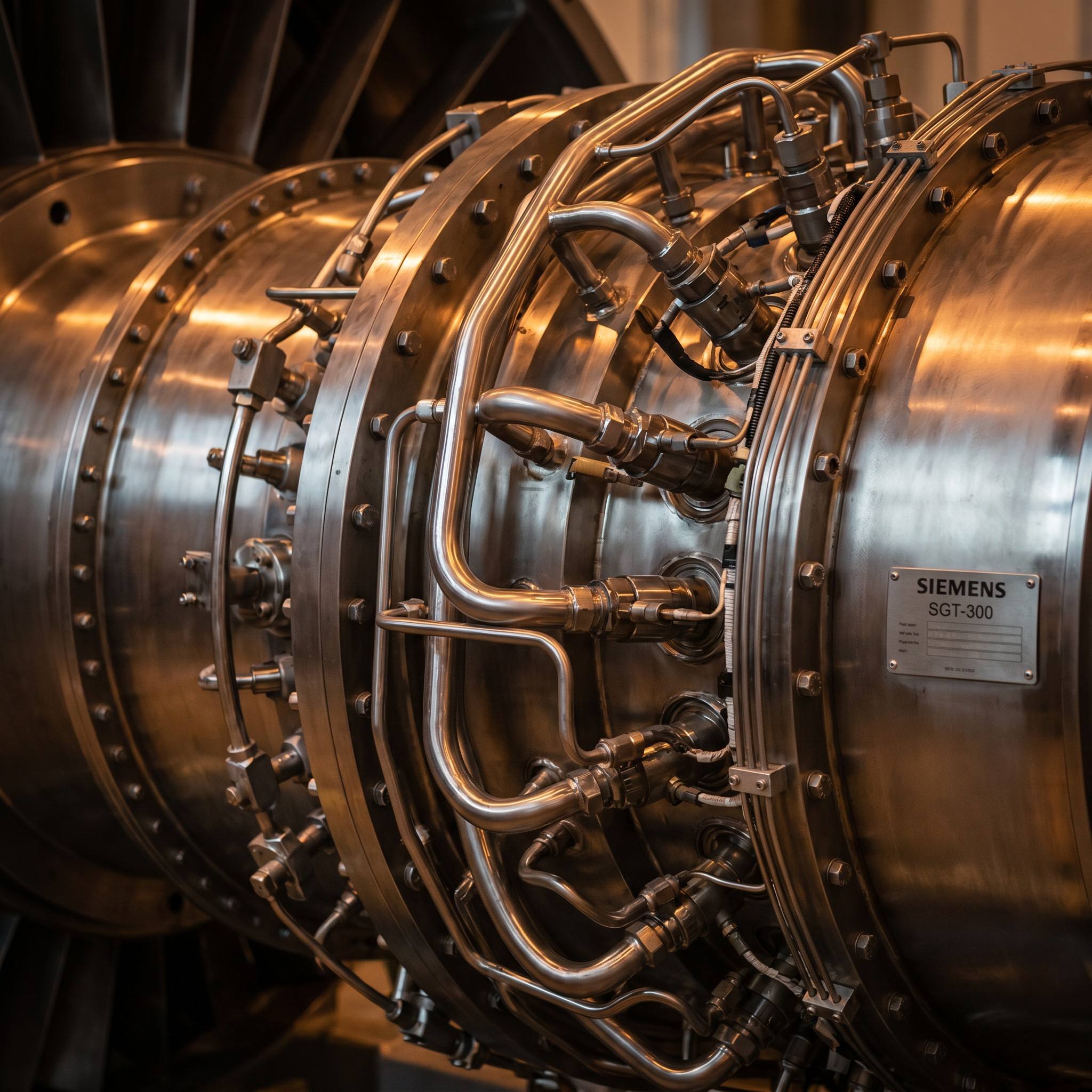

۱ شاخصهای فنی اصلی واحد تولیدکننده توربین گازی
شرایط کارکرد توربین گازی بهطور نزدیکی با شرایط جوی مرتبط است. فروشنده باید شرایط جوی محلی ذکرشده در ادامه را در نظر گرفته و منحنیهای اصلاحی را برای شرایط محیطی مختلف ارائه دهد.
شرایط استاندارد ISO:
فشار جو: ۱٫۰۱۳ بار
دمای جوی: ۱۵ درجه سلسیوس
رطوبت نسبی: ۶۰ درصد
شرایط طراحی جوی:
فشار جو: ۱۰۱۶٫۴۱ بار
رطوبت نسبی متوسط: ۸۱٪
میانگین سالانه دمای محیط: ۱۶٫۱ درجه سانتیگراد
میانگین دمای تابستان: ۲۸٫۴ درجه سانتیگراد
میانگین دمای زمستان: ۴٫۲ درجه سانتیگراد
فروشنده موظف است مشخصات فنی و پارامترهای زیر را برای واحد توربین گازی ژنراتور ارائه دهد (فروشنده میتواند بهصورت مستقل موارد را اضافه یا حذف کند):
پارامترهای اسمی توربین گازی (شرایط ISO)
| مورد |
واحد |
ارزش |
توضیحات |
| توان نامی |
کیلووات |
8084 |
خروجی تولید انرژی الکتریکی |
| نسبة فشار |
/ |
14/1 |
|
| بازده تولید انرژی الکتریکی توربین گازی |
% |
۳۰٫۸۳ |
|
| نرخ گرمایی توربین گازی |
kJ/kWh |
11675 |
|
| فشار ورودی گاز سوخت |
kPa(G) |
2100~2800 |
|
| دبی جریان گاز خروجی |
کیلوگرم/ثانیه |
۳۰٫۲۱ |
|
| دمای گازهای خروجی |
— |
۵۴۶٫۹ |
|
| بیشترین فشار معکوس مجاز گاز خروجی |
kPa(G) |
3 |
|
| سرعت چرخش توربین گازی |
دور بر دقیقه |
14045 |
|
| حداقل بار در حالت پایدار |
% |
≤30 |
|
| لرزش یاتاقان توربین گازی |
mPP |
/ |
|
| انتشار NOx |
میلیگرم بر هزار متر مکعب |
30 |
در محتوای اکسیژن ۱۵ درصد |
| وزن |
ت |
۵۹٫۴ |
ماشین مولد توربین گازی |
پارامترهای توربین گازی (شرایط تضمینی)
نقطه مرجع دما: ۱۶٫۱ درجه سانتیگراد
| مورد |
واحد |
ارزش |
توضیحات |
| مصرف گاز طبیعی |
Nm³/H |
2688 |
بر اساس ارزش حرارتی پایین گاز طبیعی برابر با ۳۴٫۸۶ مگاژول بر مترمکعب |
| فشار ورودی گاز طبیعی |
کیلوپاسکال (گیج) |
2100~2800 |
|
| توان خروجی مکانیکی |
کیلووات |
8108 |
|
| توان خروجی الکتریکی |
کیلووات الکتریکی |
7865 |
|
| بازده توربین گازی |
% |
۳۰٫۲۲ |
|
| نرخ گرمایی توربین گازی |
kJ/kWh |
11912 |
|
| دبی جریان گاز خروجی |
کیلوگرم/ثانیه |
۳۰٫۰۳ |
|
| دمای گازهای خروجی |
℃ |
۵۵۲٫۸ |
|
| فشار گاز عادم |
kPA |
۱۰۴٫۱۴ |
|
| سرعت چرخش توربین گازی |
دور بر دقیقه |
14045 |
|
| انتشار NOx |
میلیگرم بر متر مکعب |
30 |
در محتوای اکسیژن ۱۵ درصد |
| افت فشار در کانال ورودی |
میلیمتر آب |
50 |
|
| فشار معکوس خروجی |
میلیمتر آب |
250 |
|
پارامترهای فنی ژنراتور
| مورد |
واحد |
ارزش |
| مدل ژنراتور گازی |
— |
Tfw8-4 |
| توان نامی |
Mw |
8 |
| ولتاژ نامی |
کیلو ولت |
10. 5 |
| فرکانس نامی |
هرتز |
50 |
| سرعت چرخش ژنراتور |
RPM |
1500 |
| ضریب قدرت |
عقبافتاده |
۰٫۸ |
| حالت اتصال نقطه خنثی به زمین |
— |
/ |
| روش خنکسازی |
— |
خنککننده هوا-آب ICW 87 |
| اتصال سیمپیچ استاتور |
— |
بله |
| حالت تحریک |
— |
تحريک بیجاروبچه |
| نسبت اتصال کوتاه |
— |
۰٫۵۳۴ |
| طبقه عایق |
— |
F/b |
| کابینت کنترل |
مجموعه |
1 |
| عمر خدمات |
سال |
≥30 |
| سطح صدا |
دی بی |
≤۸۵ (در فاصله ۱ متری از پوسته) |
| وزن |
ت |
۳۳٫۶ |
پارامترهای فنی سیستم روانکاری ژنراتور توربین گازی
| مورد |
واحد |
ارزش |
| درجه روغن روانکار (فصل زمستان و تابستان) |
— |
VG46 |
| ظرفیت مخزن روغن روانکار |
m3 |
۴٫۵۳۷ |
| دماي حداکثر روغن |
℃ |
74 |
| مقدار کل روغن روانکار مورد نیاز |
m3 |
۵٫ ۰۴۱ |
دادههای انتشار توربین گازی (در بار کامل ۱۰۰٪)
| مورد |
واحد |
ارزش |
| میزان انتشار NOx (در ۱۵٪ O₂) |
میلیگرم بر مترمکعب |
30 |
| CO |
میلیگرم بر مترمکعب |
18 |
| SOX |
میلیگرم بر مترمکعب |
35 |
| ذرات معلق |
میلیگرم بر مترمکعب |
5 |

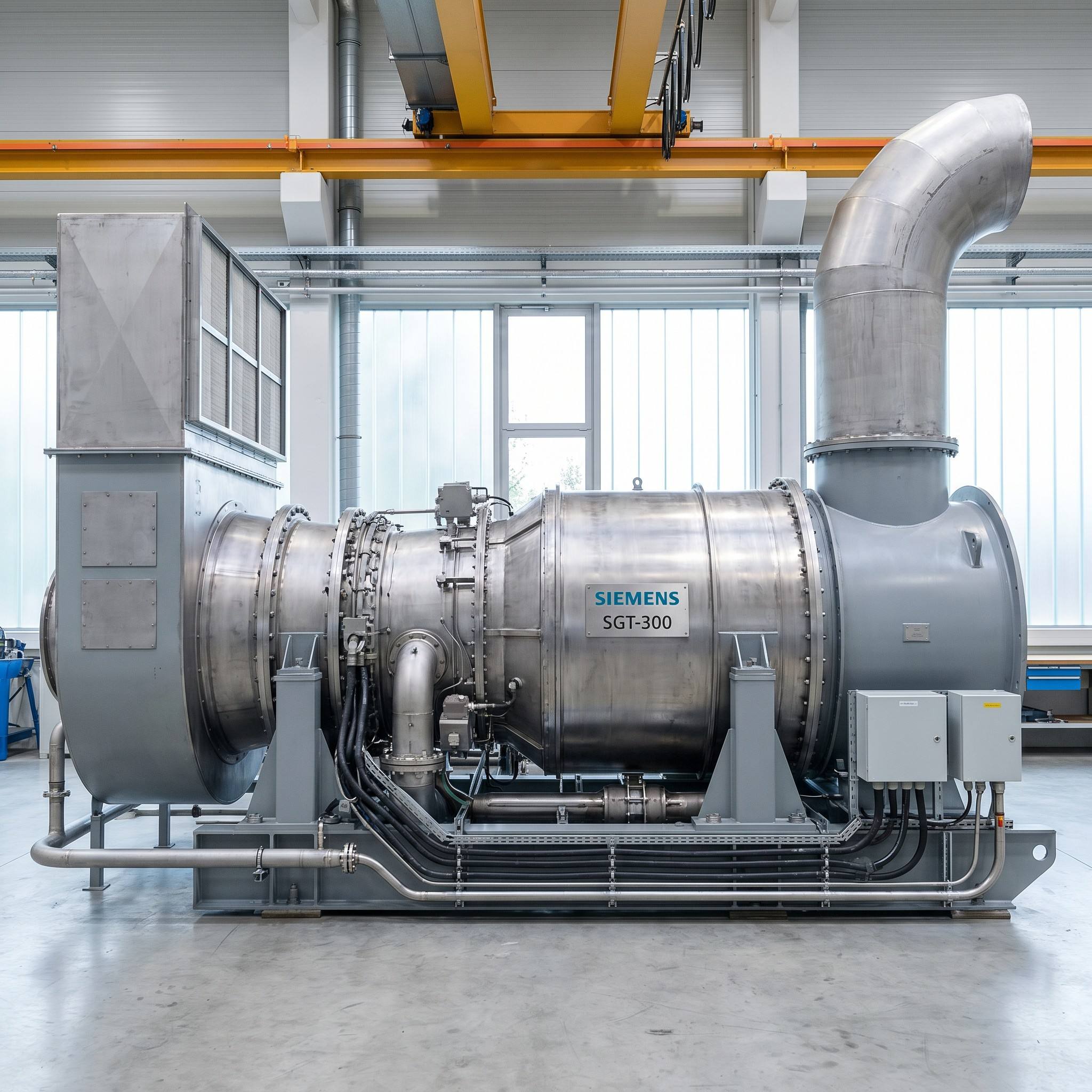

خلاصهای از پارامترهای فنی اصلی واحد توربین گازی مولد
| مورد |
واحد |
ارزش |
| مدل واحد |
— |
SGT-300 |
| توان نامی واحد مولد |
کیلووات |
7865 |
| سرعت چرخش (توربین / مولد) |
rPM |
۱۴۰۴۵ / ۱۵۰۰ |
| فشار ورودی گاز سوخت |
kPA |
2200~2900 |
| دمای گازهای خروجی |
℃ |
۵۵۲٫۸ |
| فشار معکوس خروجی |
kPA |
2. 5 |
| دبی جریان گاز خروجی |
کیلوگرم/ثانیه |
۳۰٫۰۳ |
| نرخ حرارتی سوخت |
kJ/kWh |
11912 |
| میزان انتشار NOx (در ۱۵٪ O₂) |
میلیگرم بر مترمکعب |
30 |
| بازده تولید برق (بر اساس شرایط آب و هوایی متوسط سالانه محلی) |
% |
۳۰٫۲۲ |
| بازده تولید برق (بر اساس شرایط استاندارد ISO) |
% |
۳۰٫ ۸۱ |
| بازده کلی |
% |
/ |
| ولتاژ خروجی ژنراتور |
کیلو ولت |
10. 5 |
| فرکانس |
هرتز |
50 |
| وزن خالص واحد (بدون ژنراتور) |
کیلوگرم |
25785 |
| وزن کلی واحد نصبشده روی شاسی (حداکثر بلوک تکی) |
کیلوگرم |
59349 |
| وزن واحد به ازای هر کیلووات |
کیلوگرم بر کیلووات |
۷٫ ۵۵ |
| استاندارد سطح صوت |
dB(A) |
85 |
| ابعاد کلی پوشش (طول × عرض × ارتفاع) |
م |
۱۱٫ ۷۵×۲٫ ۸۵×۱۰٫ ۸۲ |
